100G QSFP28 SR4光模塊的工作原理特點分析 睿海光電
返回列表 來源： 發布日期： 2019.09.06
100G QSFP28 SR4光模塊的特性
由于數據中心內使用的大多是多模光纖，因此IEEE為100G QSFP28光模塊制定了一種專門支持多模光纖短距離傳輸應用的標準：100GBASE-SR4。其特性如下：
①4通道全雙工收發模塊
②傳輸速率高達每通道26Gbps
③4通道850nm VCSEL陣列
④4通道PIN光電探測器陣列
⑤接收端和發射端內置CDR電路
⑥采用MPO光纖接口
⑦通過OM3多模光纖的傳輸距離為70m，OM4多模光纖的傳輸距離為100m
⑧內置DDM數字診斷功能
⑨工作溫度0℃ ~70℃
⑩工作電壓3.3v
⑾符合RoHS 6認證
⑿低功耗

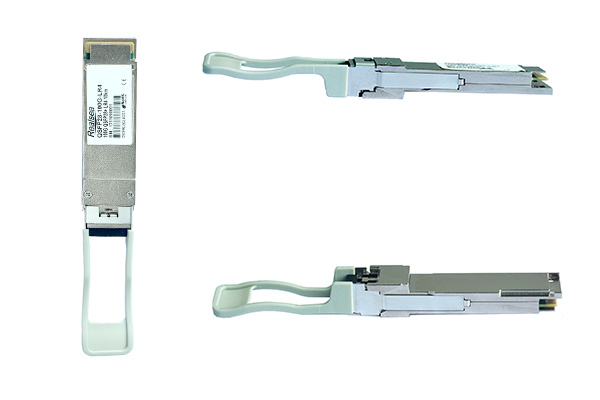

13c19993364b45c9bc0f0dd0e3ce2d2b_64
100GQSFP28SR4光模塊主要由數據恢復模塊、陣列驅動模塊、激光發射模塊、光電轉換模塊及電信號處理模塊這幾部分組成，下面我們來簡單分析一下其工作原理。

1、首先，數據恢復模塊會將輸入的100G電信號進行數據恢復處理，然后再將處理后的電信號輸入到陣列驅動模塊；

2、陣列驅動模塊接著將接收的電信號進行調制解調處理，再傳送給激光發射模塊；
3、在激光發射模塊這部分，電信號會被轉換為光信號，然后被耦合到光纖中；
4、被耦合的光信號會傳輸給光電轉換模塊，然后再一次轉換為電信號，輸出給所述電信號處理模塊；

5、最后電信號處理模塊用于將電信號依次進行電流轉換電壓、放大處理后輸出到主控制端。QQ截圖20190823144121

目前市場上推出的100G光模塊類型主要有：CXP光模塊、CFP光模塊、CFP2光模塊、CFP4光模塊以及QSFP28光模塊,而市場應用較多的也就是QSFP28光模塊。隨著100G網絡的應用越來越普遍，光模塊的價格會變得更加實惠。
