10G SFP+ BIDI模塊與雙纖光模塊的核心區別解析
返回列表 來源: 發布日期: 2025.05.06


10G SFP+ BIDI模塊與雙纖光模塊的核心區別解析

1. 物理結構與接口差異

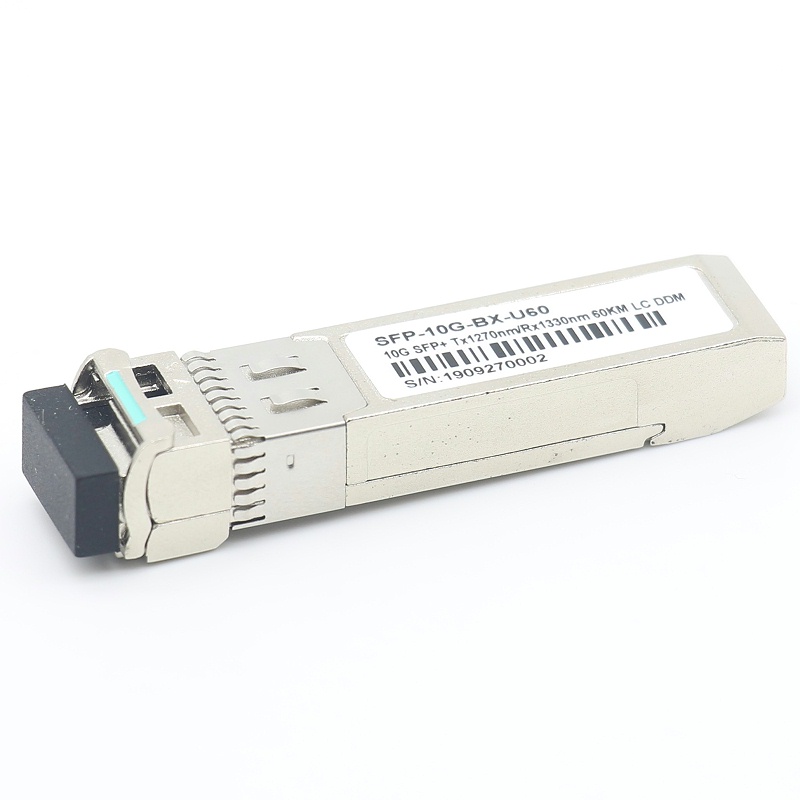

  • BIDI模塊:單工LC接口, 僅1個光纖端口,通過波分復用(WDM)技術實現單纖雙向傳輸,發射與接收使用 不同中心波長(如1270nm/1330nm或1490nm/1550nm)。
  • 雙纖模塊:雙工LC接口, 2個光纖端口(TX發射端與RX接收端),需兩根光纖分別進行單向傳輸,兩端波長相同(如1310nm/1310nm) 。 IMG_3121 (2)

2. 傳輸原理與技術特性

  • BIDI模塊
    • 采用WDM技術,通過耦合器分離不同波長信號,實現一根光纖雙向傳輸
    • 必須成對使用:A端發射波長1270nm/接收1330nm,B端則相反(如1270/1330nm配對)。
  • 雙纖模塊
    • 傳統光模塊設計,兩根光纖獨立傳輸(一發一收),無需波長配對。

3. 應用場景與成本對比

維度 BIDI模塊 雙纖模塊
光纖資源占用 節省50%光纖,適合光纖資源緊張的長距離場景 需雙倍光纖,適合短距、光纖充足場景
部署復雜度 需嚴格配對波長,維護難度較高 即插即用,無需配對
成本 模塊單價較高(因WDM器件),但總布線成本低 模塊成本低,但光纖消耗量大


4. 典型應用案例

  • BIDI模塊
    • 骨干網/城域網:如80km單模傳輸場景(如10G SFP+ ZR工業級模塊)。
    • 5G前傳網絡:利用單纖節省基站光纖資源 。
  • 雙纖模塊
    • 數據中心內部互聯:如10G SFP+ SR(300米多模)或LR(10公里單模)。
    • 企業局域網:短距離、高密度端口需求場景。

5. 選型建議

  • 優先BIDI模塊
    • 光纖資源有限且傳輸距離>10km(如城域網、5G基站)。
    • 需要減少光纖管理復雜度(如邊緣計算節點)。
  • 優先雙纖模塊
    • 短距離(<10km)、低成本需求場景(如數據中心機柜內連接)。
    • 維護人員技術能力有限,需簡化部署。

總結

兩者核心差異在于光纖利用率與傳輸機制:BIDI模塊以技術復雜性換取光纖資源節省,雙纖模塊以簡單結構實現低成本部署。選型需權衡光纖成本、傳輸距離及運維能力 。
