200G QSFP56光模塊傳輸距離與應用場景適配
一、傳輸距離與光模塊類型對應關系?
200G QSFP56 SR4(短距離)?
傳輸距離?:支持 OM3多模光纖(70米)、OM4/OM5 多模光纖( 100米)?。
技術特性?:采用50G PAM4
調制和VCSEL 技術,適用于高密度、低功耗場景?。
應用場景?:數據中心內部機柜間互聯(如AI
集群服務器互連)? 。
200G QSFP56 LR4(中長距離)?
傳輸距離?:通過單模光纖(SMF )實現10 公里傳輸?。
技術特性?:支持4
通道LWDM4 波長(1310nm范圍),符合
200GBASE-LR4協議? 。
應用場景?:城域數據中心互聯(DCI )、企業園區骨干網? 。

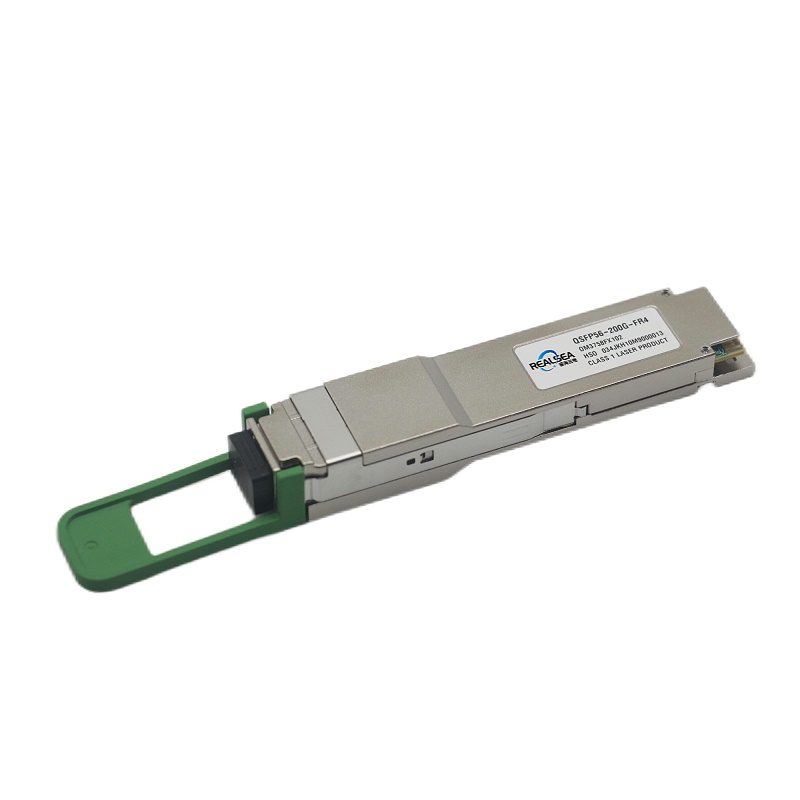

200G QSFP56 FR4(中距離)?
傳輸距離?:雙芯單模光纖支持2 公里傳輸(開啟FEC 后)?。
技術特性?:采用雙工LC
接口,適用于中等距離高帶寬需求? 。
應用場景?:數據中心內部跨機房互聯或園區網絡?
。
200G QSFP56 ER4(長距離)?
傳輸距離?:單模光纖支持40
公里傳輸(需開啟FEC )?。
技術特性?:集成EML
激光器和APD 探測器,適配長距、低損耗場景?。
應用場景?:城域DCI
骨干網、5G 回傳網絡?。
二、場景適配性對比?
|
模塊類型 |
?典型距離 |
?光纖類型 |
?核心場景 |
|
SR4 |
≤100m |
OM3/OM4/OM5(多模) |
數據中心機柜間短距互連 |
|
LR4 |
≤10km |
單模光纖 |
城域DCI、跨樓宇互聯 |
|
FR4 |
≤2km |
單模光纖 |
園區網中距離傳輸 |
|
ER4 |
≤40km |
單模光纖 |
超長距城域骨干網 |
|
高速線纜方案 |
≤3m |
銅纜 |
機柜內設備直連 |
|
AOC光纜方案 |
≤100m |
多模光纖 |
機柜間短距互連 |
三、技術選型建議?
數據中心內部?:
高密度互連?:優先選擇200G QSFP56 SR4
,支持多模光纖100 米傳輸,滿足機柜間高帶寬需求?。
機柜內直連?:30
米內可選擇QSFP56 高速線纜,降低布線成本?。
城域互聯?:
2公里以內?:
200G QSFP56 FR4模塊可平衡成本與性能? 。
10公里級?:
200G QSFP56 LR4適配城域DCI 及跨園區互聯?
。
骨干網與5G回傳?
:
40公里級長距傳輸需采用200G QSFP56 ER4,支持高靈敏度和FEC
糾錯? 。
四、注意事項?
光纖類型匹配?:
SR4僅支持多模光纖,LR4/FR4/ER4 需使用單模光纖?
。
協議兼容性?:需確保模塊與交換機協議一致(如 200GBASE-SR4/LR4)? 。
功耗與散熱?: SR4功耗≤5W ,ER4功耗更高(約 7.5W),需強化散熱設計? 。
用戶可根據實際傳輸距離與場景需求精準匹配光模塊類型,典型場景適配方案可參考對比表?。深圳市睿海光電10年深耕光通信行業,能批量生產200G QSFP56系列光模塊,支持OEM&ODM定制,歡迎廣大客戶前來咨詢。咨詢方式:13823677112,睿海光電--7*24小時全天為客戶提供全程貼心采購服務。
