什么是單光纖雙向光模塊？

BIDI光模塊結構緊湊，主要用于光通信領域，包括電信和雙向數據通信。單光纖雙向，即BIDI，是指兩個方向的光信號可以在一根光纖中同時傳輸和接收，就像道路上隔離帶分隔的兩個方向上的兩條車道一樣。兩側車輛在各自的車道上行駛，不受干擾。而傳統的光纖傳輸是單向的，因此需要兩根光纖來實現雙向通信。

BIDI單光纖雙向光模塊的工作原理

BIDI單光纖雙向光模塊需要在傳輸和接收方向上使用不同的光波長，以實現光信號在兩個方向上的同時傳輸。普通光模塊有兩個端口，一個發送端口和一個接收端口。單光纖雙向光模塊只有一個端口，由光模塊中的濾波器濾波，同時完成一個波長光信號的發送和另一個波長的光信號的接收，反之亦然。

例如，本地端在接收1550nm光信號的同時發射1310nm的光信號。相對端使用的波長正好與本地端相反，即，它發射1550nm 光信號并接收1310nm光。因此，該模塊必須在鏈路兩端成對使用。單光纖雙向光模塊的公共波長為1310nm/1490nm和 1510nm/1590nm 。

單向和雙向收發器模塊是通過同軸耦合工藝將mqw集成到ld光源、引腳tia（跨阻抗放大器）檢測器、分光器、光纖和其他組件。

使用WDM技術，在發送和接收方向上使用不同的中心波長。通過一根光纖實現光信號的雙向傳輸。通常，光模塊有兩個端口，TX是發送端口，Rx 是接收端口；

BIDI光模塊只有一個端口，該端口由光模塊中的濾波器濾波，1310nm光信號被發送，1550nm光信息被接收，反之亦然。因此，模塊必須成對使用。它最大的優點是節省纖維資源。

BIDI光模塊的公共波長為1310nm/1550nm；1310nm/1490nm； 1510nm/1590nm當然，CWDM和DWDM也有單光纖雙向

雙光纖雙向和雙向光模塊具有相同的效果。唯一的區別是客戶可以根據自己的需要選擇單光纖或雙雙光纖。

單光纖雙向光模塊價格昂貴，但可以節省一個光纖資源，對于光纖資源不足的用戶來說是一個更好的選擇。

雙光纖雙向光模塊相對便宜，但需要使用更多的光纖。如果光纖資源充足，您可以選擇雙光纖模塊。

為什么選擇BIDI光模塊？

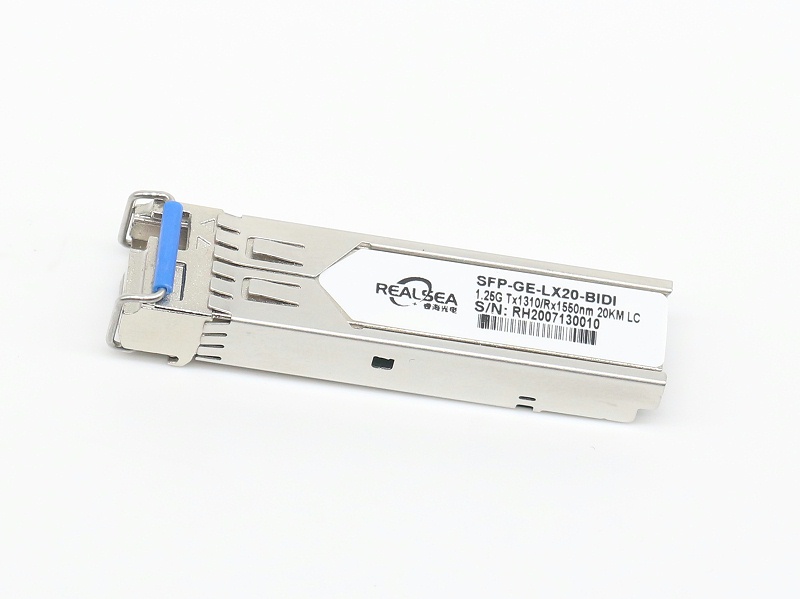

BIDI光模塊，如SFP+BIDI光模塊或SFP BIDI 光纖模塊，具有最明顯的優勢，它可以減少光纖配線架上的端口數量，節省光纖布線基礎設施的成本，減少布線空間，便于光纖管理，并減少所需光纖數量。

BIDI光模塊（WDM光模塊）的價格高于傳統雙光纖雙向光模塊，但每單位傳輸距離所需的光纖數量減少了一半。對于許多網絡線路，使用更少的光纖所節省的成本遠遠高于購買BIDI 光模塊的成本。

BIDI單光纖雙向光模塊的應用

用戶接入網通常采用單光纖雙向通信，以低成本完成圖像、數據和語音的通信。
