（1）傳輸介質。
由于CWDM在1260～1 625 nm的范圍內采用了等間隔的波長信道，因此，推薦的傳輸介質是無水峰的ITU－T的G.652C光纖。但是對于波長數量較少的情況，可以避開水峰，采用普通G.652光纖即可。
色散位移G.653光纖由于四波混頻等非線性效應的影響，對于C波段的DWDM系統不適用。四波混頻效應是影響C波段DWDM傳輸系統性能的主要因素，它主要與光功率密度、信道間隔和光纖的色散等 因素密切相關。光功率密度越大，信道間隔越小，光纖的非線性效應就越嚴重。
DWDM通過增加光纖的有效傳光面 積，以減小光功率密度；在工作波段保留一定量的色散，減小光纖的色散斜率，增加波長間隔等方法來減小四波 混頻等非線性效應。但是對于CWDM系統，波長間隔超過20nm，并且傳輸距離相對較短，四波混頻造成的信道串?dāng)_ 影響要小得多。因此G.653光纖也是CWDM系統的可選傳輸介質。

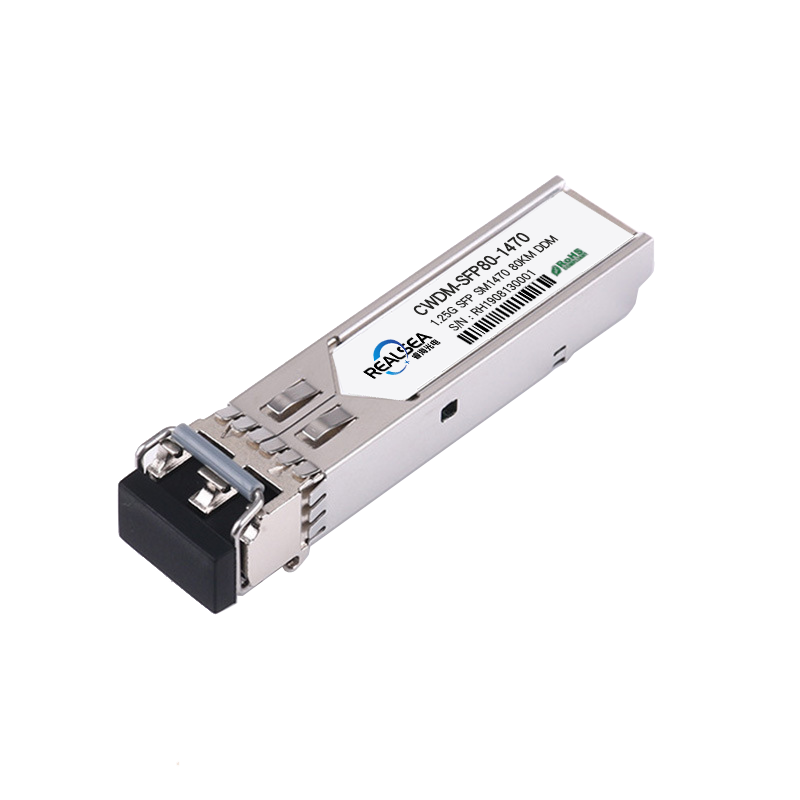

（2）光源。
直接調制的無制冷分布反饋（Distributed
Feedback Bragg，DFB）激光器，輸出功率達到1mW，直接 調制速率可以達到2.5 Gb/s，在G.652光纖上傳輸距離能夠超過80 km，是比較理想的CWDM光源。光源的線寬和波長信道間隔直接決定了CWDM和DWDM所采用的激光器的不同。
波長信道間隔決定了光源容許的由于制作工藝、溫度 特性及調制電流等造成的中心波長漂移范圍。
在DWDM系統中，由于工作波長較為密集，一般波長間隔只有幾個納米到零點幾個納米，因此要求用于系統使用的激光器波長必須精確，并具有良好的穩定性，要有與之相配套的波長檢測與穩定技術。
ITU－T的G.694.2建議CWDM光濾波器的保護帶寬等于信道間隔的三分之一，因此對20.0nm間隔的信道，可用光濾波器的帶寬不能超過13 nm，因此CWDM光源的中心波長漂移不超過6.5 nm即可。
其溫度特性較DWDM方案的要求也相 對降低，在0～70℃范圍內，波長漂移可以達到±4.2 nm。
同DWDM技術采用的DFB光源相比，CWDM采用的無制冷DFB光源具有更大的優勢，其封裝體積小，可以達到0.5
cm ×0.5 cm×0.1 cm，單個封裝好的激光器功耗為0.25W，電光轉換效率達到0.4％。而DWDM的光源由于要求的波長漂移小，必須進行制冷，因此其體積和功耗相對較大，經過封裝后的體積是沒有制冷的DFB激光器的8倍，功耗達 到5 W，電光轉換效率只有0.02％。
因此，CWDM的激光器成本只有DWDM所采用的激光器成本的四分之一到五分之一 。
（3）接收器。
同DWDM光傳輸系統相比，在CWDM方案中，光電探測器的響應帶寬要相對寬一些，要求能夠覆蓋整個的ITU
CWDM方案的波長范圍，由光電探測器前的光濾波器實現信道間的區分。
寬帶的PIN和APD 均可以作為光電探測器，PIN的價格低一些，APD則可以提供9～10 dB的增益。在接收器中對電路也要采用寬帶跨阻放大器（Trans Impedance Amplifiers，TIA），以提高靈敏度。
（4）CWDM光復用/解復用器和光分插復用（OADM）。
光復用器和解復用器都是WDM系統的重要組成部分，一般為無源器件。
光復用器用于在傳輸系統的發送端，是一 種具有多個輸入端口和一個輸出端口的器件。每一個輸入端輸入一個預選波長的光信號，輸入的不同 波長的光波由同一個輸出端口輸出。而光解復用器的作用與光復用器正好相反，它的作用是在傳輸系統的接收端 將對端設各發送過來的多個波長光信道分開。用于光復用/解復用器的光濾波器器件的性能優劣對系統傳輸質量有 決定性的影響。它們的主要性能指標是插入損耗和串?dāng)_。通常要求光濾波器的插入損耗低且單個通道的損耗偏差 小，通道內損耗平坦，通路間的隔離度高，偏振相關性好和溫度穩定性好。
（5）光放大和再生。
通常在短距離傳輸系統中，傳輸距離小于2 km，一般不需要進行光放大。
在城域網范圍內，為了擴大傳輸距離，需要進行光放大和再生，其原理和要求同WDM技術相似。
可以是簡單的單路幅度放大，也可以是 3R（Re－Amplifying，Re－Shaping，Re－Timing）再生，這就需要對所有的波長進行光功率平衡，并且要求帶光放大器，如半導體光放大器（SOA）和拉曼光纖放大器。
SOA是采用與激光器相類似的工藝而制成的一種行波放大器。當偏置電流低于振蕩閾值時，激光二極管就能對輸 入相干光實現光放大作用。
由于半導體放大器具有體積小、結構簡單、功耗低、壽命長、易于同其他光器件和電 路集成、適合批量生產、成本低和可實現增益兼開關等特點，因此在全光波長變換、光交換、譜反轉、時鐘提取 和解復用中的應用受到了廣泛的重視，特別是應變量子阱材料的半導體光放大器的研制成功，更引起了人們對SOA
的廣泛研究興趣。
由于半導體光放大器覆蓋了1300～1600nm波段，既可用于1300nm窗口的光放大，也可用于1550nm窗口的光放大。
