FP激光器與DFB激光器的區別

返回列表 來源：發布日期： 2022.07.04

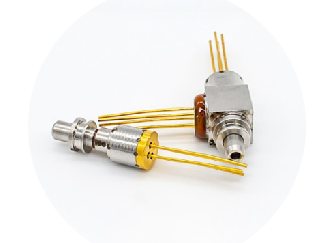

激光器件

最近，許多同事報告說，客戶需要更多地了解FP和DFB激光器的技術知識，以及它們之間的區別。為了便于向客戶解釋?zhuān)?jiǎn)要總結FP和DFB激光器的知識。

FP激光器

FP（Fabry-Perot）激光器是一種以FP腔為諧振腔，發射多縱模相干光的半導體發光器件。FP激光器主要用于低速、短距離傳輸。例如，傳輸距離一般在20km以?xún)?nèi)，傳輸速率一般在1.25G以?xún)?nèi)。FP有兩個波長，1310nm/1550nm。

目前，市場上的一些制造商使用FP設備制造千兆40km光模塊，以降低成本。為了達到相應的傳輸距離，必須增加傳輸光功率。長時間工作會使產品的設備提前老化，縮短使用壽命。根據工程師的建議，1.25G 40km雙光模塊使用DFB設備更安全！

FP激光器性能參數：

1）工作波長：激光發射光譜的中心波長。

2）光譜寬度：多縱模激光器的均方根光譜寬度。

3）閾值電流：當器件工作電流超過閾值電流時，激光器發出相干性好的激光。

4）輸出光功率：激光輸出端口發出的光功率。

典型參數見下表：

參數	符號	單位	測試條件	最小	典型	最大
工作波長	λp	nm	IW=Ith+20mA	1290	1310	1330
工作波長	λp	nm	IW=Ith+20mA	1530	1550	1570
光譜譜寬	Δλ	nm	IW=Ith+20mA		3	5
閾值電流	Ith	mA		5	20
尾纖輸出光功率	Po	mW	IW,1310nm	0.3		2.5
尾纖輸出光功率	Po	mW	IW,1550nm	0.3		2
正向電壓	Vf	V	IW=Ith+20mA		1.1	1.5

DFB激光器

DFB激光器以FP激光器為基礎，采用光柵濾波器使器件只有一個縱模輸出。DFB（分布式反饋激光器）通常也使用1310nm和1550nm兩種波長，分為制冷和非制冷。主要用于高速、中長途傳輸，傳輸距離一般在40公里以上。

DFB激光器性能參數：

1）工作波長：激光發射光譜的中心波長。

2）側模抑制比：激光器主模與最大側模之間的功率比。

3） -20db光譜寬度：激光輸出光譜最高點減少20db的光譜寬度。

4）閾值電流：當器件工作電流超過閾值電流時，激光器發出相干性好的激光。

5）輸出光功率：激光輸出端口發出的光功率

典型參數見下表：

參數	符號	單位	測試條件	最小	典型	最大
工作波長	λp	nm	IW=Ith+20mA		1310
工作波長	λp	nm	IW=Ith+20mA		1550
光譜譜寬	Δλ	nm	IW=Ith+20mA		0.3	0.55
閾值電流	Ith	mA		15	20
尾纖輸出光功率	Po	mW	IW,1310nm	0.3		2.5
尾纖輸出光功率	Po	mW	IW,1550nm	0.3		2
正向電壓	Vf	V	IW=Ith+20mA
