光模塊,英文名叫Optical Module。Optical,意思是“視力的,視覺的,光學的”。

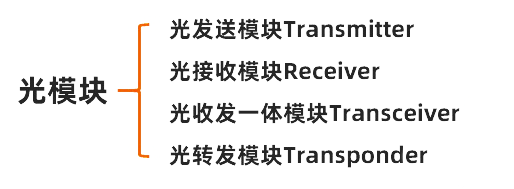

準確來說,光模塊是多種模塊類別的統稱,具體包括:光接收模塊,光發送模塊,光收發一體模塊和光轉發模塊等。
業內說的光模塊,特指可熱插拔的小型封裝光模塊,就是用在設備端口上的、可以在運行時進行熱插拔的光模塊(Transceiver),下文也是如此。

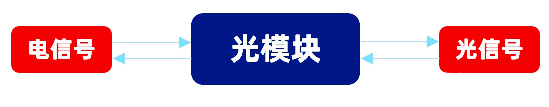

光模塊工作在物理層,也就是OSI模型中的最底層。它的作用說起來很簡單,就是實現光電轉換。把光信號變成電信號,把電信號變成光信號,這樣子。
雖然看似簡單,但實現過程的技術含量并不低。

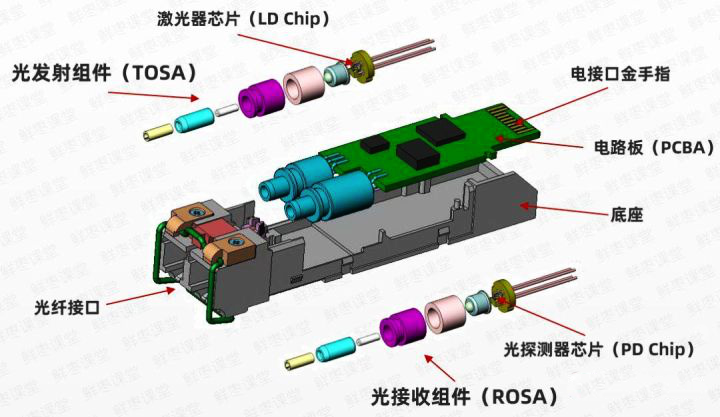

一個光模塊,通常由光發射器件(TOSA,含激光器)、光接收器件(ROSA,含光探測器)、功能電路和光(電)接口等部分組成。
光模塊的組成
在發射端,驅動芯片對原始電信號進行處理,然后驅動半導體激光器(LD)或發光二極管(LED)發射出調制光信號。
在接收端,光信號進來之后,由光探測二極管轉換為電信號,經前置放大器后輸出電信號。
