一、級聯
級聯就是網口互聯,兩臺或兩臺以上的交換機通過一定的方式相互連接。根據需要,多臺交換機可以以多種方式進行級聯。在較大的局域網例如園區網(校園網)中,多臺交換機按照性能和用途一般形成總線型、樹型或星型的級聯結構。
為了方便進行級聯,某些交換機上提供一個兩用端口,可以通過開關或管理軟件將其設置為MDI或MDIX方式。更進一步,某些交換機上全部或部分端口具有MDI/MDIX自校準功能,可以自動區分網線類型,進行級聯時更加方便。

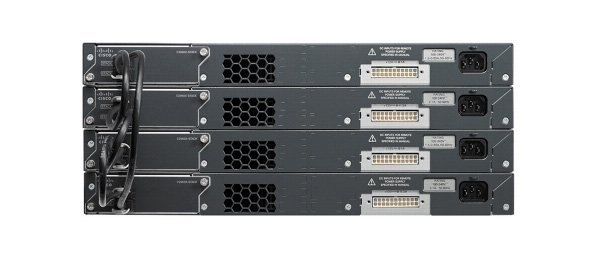

二、堆疊
堆疊是指將一臺以上的交換機組合起來共同工作,以便在有限的空間內提供盡可能多的端口。多臺交換機經過堆疊形成一個堆疊單元??啥询B的交換機性能指標中有一個"最大可堆疊數"的參數,它是指一個堆疊單元中所能堆疊的最大交換機數,代表一個堆疊單元中所能提供的最大端口密度。
堆疊是用專用的線(高速線纜)將交換機連接起來,他們之間轉發數據包的效率高于普通直連,但是堆疊線一般很短。相對于大型模塊式機架式交換機,采用堆疊可能更便宜,但是估計性能不如前者。堆疊起來的交換機在外界看來是一臺交換機,這樣便于管理。
三、集群
所謂集群,就是將多臺互相連接(級聯或堆疊)的交換機作為一臺邏輯設備進行管理。集群中,一般只有一臺起管理作用的交換機,稱為命令交換機,它可以管理若干臺其他交換機。在網絡中,這些交換機只需要占用一個IP地址(僅命令交換機需要),節約了寶貴的IP地址。在命令交換機統一管理下,集群中多臺交換機協同工作,大大降低管理強度。
