光電探測器和光接收組件——睿海光電

返回列表 來源：發布日期： 2020.06.24

1、PD基本工作原理

光電檢測過程的基本原理是受激光吸收。如果半導體的PN結受到光照時，且入射光能量大于或等于半導體材料的禁帶寬度Eg時，光子就會釋放它的能量，并把電子由價帶激發到導帶而產生光生載流子，即電子 —空穴對。在PN結區施加反向電壓的情況下，凡是能擴散到PN結構電場范圍（耗盡層）內的載流子都參加定向運動，受激吸收過程生成的空穴和電子在電場的作用下分別流向 P區和N區。從而在外電路形成光生電流。當入射功率變化時，光生電流也隨之變化，從而把光信號轉成電信號。

2、分類

PIN光電二極管；

當光照射到PIN光電二極管的光敏面上時，會在整個耗盡區（高場區）及耗盡區附近產生受激輻射現象，從而產生電子空穴對。

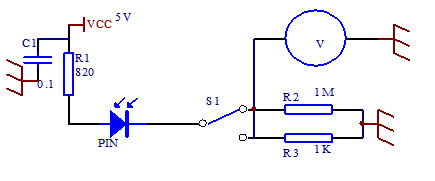

PIN-Transimpedance ( PIN-TIA)；

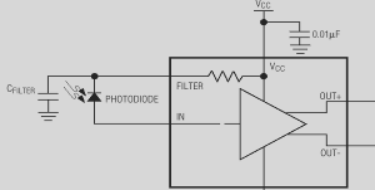

PINTIA其典型電路原理如下，在PIN的基礎上增加了電流放大電路，比PIN有著更好的低噪音和暗電流，靈敏度也優于PIN

圖片35.png 圖片36.png

5PIN 另有PINTIA TO封裝有五管腳可測試DD ，用于數字診斷模塊中

雪崩光電二極管（APD）；

雪崩光電二極管應用光生載流子在其耗盡區(高場區)內的碰撞電離效應而獲得光生電流的雪崩倍增。

其典型電路如下與PINTIAN 不同是其有五個管腳，多出一個高壓腳Vpd APD成本較高，大多應用于高速率，長距離，高靈敏度要求的光電接收組件。


3、PN光電檢測器的常用工作特性

⑴響應度R （Responsivity）

在一定波長的光照射下，光電檢測器的平均輸出電流與入射的平均光功率之比稱為響應度(或響應率)。它描述了單位光功率產生的光生電流的大小。響應度可以表示如下：

通常測試條件如下：25℃環境溫度，100uW入射光功率；1.310um 或1.550um；5V反偏壓


⑵量子效率

響應度是器件在外部電路中呈現的宏觀靈敏特性，而量子效率是器件在內部呈現的微觀靈敏特性。量子效率定義為通過結區的載流子數與入射的光子數之比，常用符號η表示：


⑶暗電流I_（_dm_）：

暗電流是指在規定反向電壓下，無入射光情況下器件內部產生的反向電流。

⑷APD的倍增因子

APD的電流增益，即平均倍增因子M可表示為：

M=Ip/Ipo 式中：Ip為APD倍增后的光生電流；Ip0是未倍增時的原始光生電流。

⑸響應速度

光電二極管的響應速度是指它的光電轉換速度。

⑹光電檢測器的噪聲

光電檢測器的噪聲包括量子噪聲、暗電流噪聲和由倍增過程產生的倍增噪聲。

PhotoDiode (PD)

Parameter	Symbol	Value			Value			Value			Value			Unit	Test Condition
Active Area(Dia.)		55			75			100			300			μm	—
		Min.	Typ	Max.	Min.	Typ	Max.	Min.	Typ	Max.	Min.	Typ	Max.
Detection Range		1100	1310	1650	1100	1310	1650	1100	1310	1650	1100	1310	1650	nm	—
Responsivity	R	0.75	0.8	—	0.8	0.85	—	0.8	0.85	—	0.8	0.85	—	A/W	VR=5V,λ=1310nm
Dark Current	Idark			0.7		0.4	0.8		0.5	2		2	5	nA	VR=5V
Capacitance	C			0.7		0.7	0.9		0.9	1.3		6	10	pF	VR=5V
Rise/Fall Time	Tr / Tf			0.3			0.3			0.5	—	1	—	ns	VR=5V,10%~90%
Bandwidth	BW	3			2			1.5			0.5			GHz	VR=5V

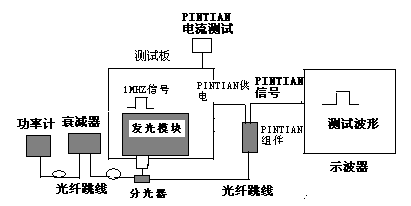

4、PINTIAN測試原理圖

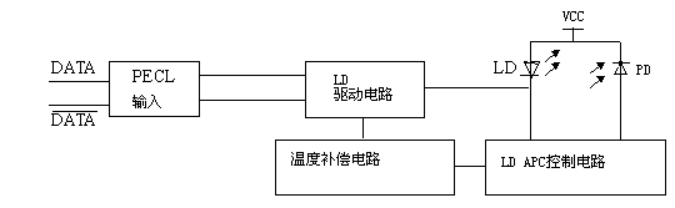

耦合及測試時，給測試板通電，根據需要選擇發光模塊的波長，調節衰減器使LD光功率控制在-30~-40dBm左右，將另一路光接在 PINTIAN管芯上，給PINTIAN管腳供電，將PINTAI兩個數據管腳接到示波器上查看波形，使波形輸出最好，幅度最大，清晰。
