       光模塊的工作原理是由激光元器件來進行光電和電光轉換，它由發射部分和接受部分組成，元器件的發射部分把數字電信號轉換成光信號，接受部分把光信號轉換成數字信號。

                                                                                         發射部分

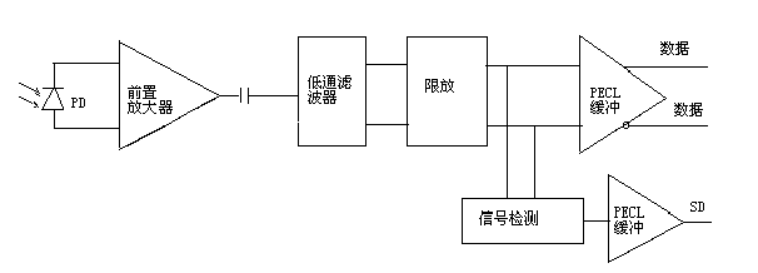

                                                                                                   接收部分

（一）發射部分的主要性能指標

1、平均發射光功率Po (Output Power)  dBm

   在閾值電流以上所加正向電流達到規定的調制電流Imod時，從激光二極管光窗輸出的光功率定義為Po。光輸出功率的單位 mW ，也有用dBm表示，dBm是功率 Po 相當于mW的測量單位dBm=10lg（ Po ）

2、消光比EXT （Extinction Ratio） dB

消光比定義為最大平均發送光功率與最小平均發送光功率之比，通常用符號EX表示：EX=10Log P1/P0

3、光上升/下降時間（t_{r /} t _f）（Rise Time/Fall Time）單位（nS）

是指LD輸出功率的脈沖響應時間，把光脈沖的上升時間定義為從額定光功率的10%升到90% 所需的時間；下降時間定義為額定光功率從90%下降到10%所需的時間

4、中心波長λc （contral wavelength）

   在發射光譜中，連接50%最大幅度值線段的中點所對應的波長稱為中心波長λc

5、眼圖模板 （EYE Mask）

  在高速光纖系統中，發送的光脈沖形狀不易控制，常常可能有上升沿和下降沿過沖和振鈴現象，這些都有可能導致接收機的惡化，需加以控制，為此，ITU-TG957建議規范了發送眼圖模板。偽隨機比特流發生器的數據輸出端通過光纖鏈路連接到示波器的垂直輸入端，時鐘輸出端觸發示波器水平掃描所得到的結果就是所謂的眼圖。

眼圖有以幾個重要特征；

（1） 眼圖張開高度和寬度

（2）20%-80%上升時間和下降時間；

（3）邏輯1和邏輯0電平處的脈沖突起

（4）邏輯的脈沖凹陷。

6、傳輸距離 Transmission Distance  km

L=(Po-Sen)/K  Sen:  光接收靈敏度  Po: 平均發射光功率 K: 衰減系數（Coefficient of Loss ）dBm/km      一般情況

SM:   1310nm     K ≤0.4

MM:   K=4   1550nm     K=0.2~0.3

（二）接收部分的主要性能指標

1、光接收機靈敏度 Sen( Sensitivity)

所謂光接收機靈敏度，就是指在一定誤碼率（BER）或信噪比（SNR）(有時還要加上信號波形失真量)條件下光接收機需要接收的最小平均光功率(有時也稱為平均最小輸入光功率)。

2、光接收機動態范圍D

所謂光接收機動態范圍，就是指在一定誤碼率或信噪比(有時還要加上信號波形失真量)條件下光接收機允許的光信號平均光功率的變化范圍。D=（Pmax-Pmin） dBm

3、光接收組件的飽和光功率（P_S）（Saturation Power）

在接收組件的工作速率下，當誤碼率為某一數值時的最大接收光功率。

4、光回波損耗R_L （return loss）

輸入光功率中沿輸入路徑返回的量度，已dB分貝表示。RL=-10lg(P'0/P0) 式中，P'0是沿輸入路徑返回的光功率；P0 是輸入光功率。

5、告警信號閾值（optical power alarm threshold）

在光接收組件的工作速率下，從小到大的改變組件的輸入光功率，當光功率減少到某一數值時，組件的告警輸出信號電平出現反轉，這時的光功率即為告警信號閾值。
