將片狀器件進行貼合，光學芯片中的激光器、光學二極管、激光器驅動電芯片就是片狀器件。

它們大類屬于半導體裸片器件，裸片（die，業內稱作die attach、die bonding）被貼到的地方就是載體（carrier，光器件貼片的載體很多，如PCBA的裸銅、可伐合金等）。

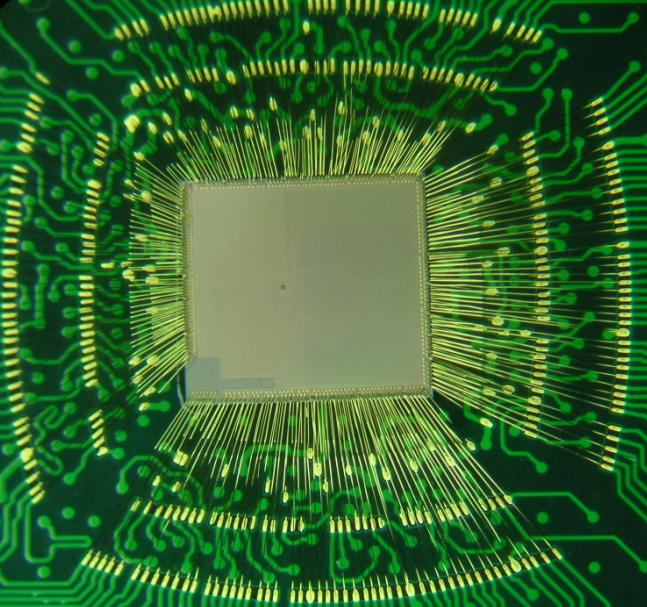

數通領域大名鼎鼎的COB封裝就是使用PCBA的裸銅作為載體。

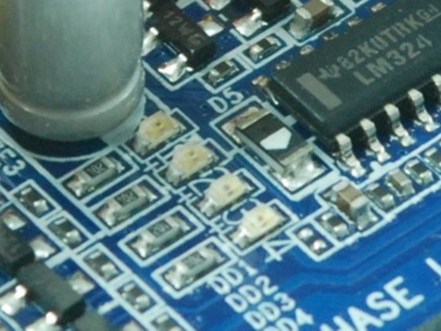

從前的貼片為手動貼片，隨著發展到了21世紀，高精準度的機器取代手工將貼片推動到自動化方向，而如今出產的貼光芯片更是極大的提高了精度，可以說行業內的貼片已經全部完成自動化了。

在成堆的傳動馬達機械裝置中，上料盒、吸嘴、點膠裝置、攝像頭、照明燈規整的運作著，上料、運轉、貼裝、下料，這貼片的過程濃縮著人類科技發展的結晶，每一次都充滿著節奏。

上料盒分為三種：Blue tape藍膜盒、Waffle-PACK和GEL-PACK自吸盒。眾所周知，貼片設備上料槽位不是無限的，自然需要更換，大部分廠家更換芯片時用自動化裝備。

但還有不少廠家使用鑷子，殊不知再穩定的雙手也不及誤差極小的機器。

吸嘴負責從上料盒將芯片送到指定位置，到了后，點膠頭擠出膠水，然后吸嘴上的芯片對準，閉合。有些工藝是將芯片放到中轉平臺加熱或者調整位置后閉合。

傳統的點膠工藝如同打氣筒一樣，是空氣壓強擠出膠水，很難把控膠水量，在失之毫厘謬之千里的載體上，就會影響到其他的器件。

所以另一種不使用點膠機的工藝便應運而生了，直接使用膠棒，或者芯片底部放到膠池蘸一下，再貼到載體，缺點也明顯，移動速度過快，芯片的膠水會摔倒其他地方造成故障。

攝像頭和照明燈配合，給芯片找到貼片處。

綜上所述，貼片的工藝要求可不簡單，膠量不能多，速度不能快，位置不能偏。

再根據貼片粘結方式，又可以劃分出共晶焊、導電電漿兩種方式。

導電電漿也叫銀膠，操作簡單，成本低廉，范圍廣，像是低速模塊里的光芯片、面積較大的TIA/Driver電芯片基本上都是用的銀膠。

相較其他方式，銀膠非常的快，如果以TO同軸封裝的自由貼片機速度為例，半秒便能完成一個。再在100度的高溫下固化，便可以完成。

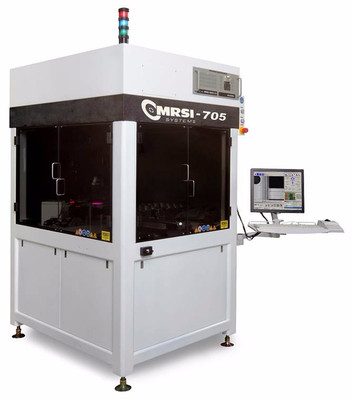

共晶焊則要準備焊料在載體上，好處是貼片過程中沒有點膠動作。常用焊料金錫焊料厚度在3-5um間，通過蒸發或?yàn)R射工藝實施裝載，復雜且昂貴。

具體過程就是將金和錫在278度高溫結晶，便焊接成功，所以叫共晶焊，由于加熱至降溫耗時極長，十幾遍完成一個，所以平時不會使用。

但當銀膠無法滿足器件的散熱和高頻信號衰減的需求時，作為金屬焊接的共晶焊便排上了用場。

制作好貼片后，用顯微鏡觀察是否有三面溢膠，或者用劈刀推動芯片，測量最小用力，觀察載體上是否殘余芯片，這種方式叫做剪切力測試。

如果貼片失誤，芯片從載體上滑落，則無法散熱，直接報廢。

本文為睿海光電原創，轉載須注明出處和鏈接
