現在，40G網絡在大多數數據中心非常常見，而光模塊是數據中心設備互連的重要組件之一。您對40G QSFP+光模塊了解多少？有多少種類型？它們之間有什么區別？現在，讓我們重新了解40G QSFP+光模塊的類型和差異。

40G QSFP+光模塊符合SCSI、40G以太網、20G/40G Infiniband等多種標準，有四個數據傳輸通道，每個通道的傳輸速率約為10Gbps。通過同時傳輸四個通道，可以實現40Gbps的傳輸速率。常見的SFP+光模塊可分為三種類型：QSFP-40G-SR4、QSFP-400G-LR4和40G LR4 PSM。

QSFP-40G-SR4光模塊：通常與MPO/MTP連接器配合使用。通常，多模光纖鏈路用于實現40G傳輸。與OM3多模光纖配合使用時，傳輸距離為100m，與OM4多模光纖結合使用時，傳播距離為150m。

40G LR4 PSM光模塊：它還與MTP/MPO連接器一起使用。它使用并行設計的4路MPO/MTP接口，并與單模光纖配合使用。傳輸距離為10km。

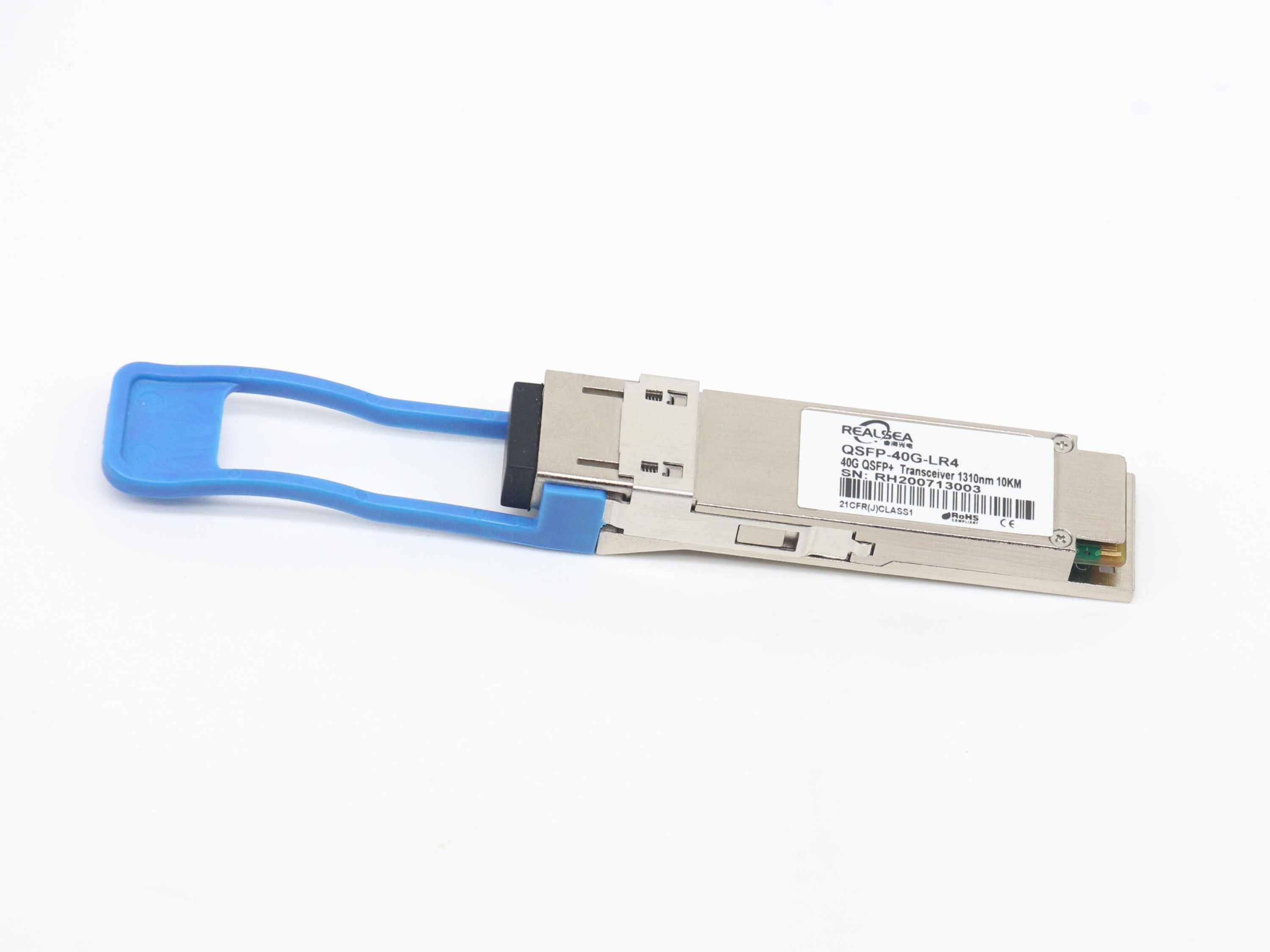

QSFP-40G-LR4光模塊：一般采用LC雙工連接器連接，該光模塊最大傳輸距離為10km。

QSFP-40G-SR4光模塊與QSFP-400G-LR4光模塊的比較

從上表中很容易看出，兩個模塊的連接器類型不同，QSFP-40G-SR4光模塊常用于多模光纖傳輸，傳輸距離短；QSFP-40G-LR4光模塊采用單模光纖傳輸，傳輸距離較長。下面分別表示的是兩種模塊的工作原理。

QSFP-40G-SR4光模塊：

TX3、TX2、TX1、TX0 -》激光驅動器陣列-》10G激光器陣列-》微型光器件-》MTP/MPO

連接器-》多模帶狀光纖-》微型光器件-》PIN陣列-》TIA陣列-》RX3、RX2、RX1、RX0

QSFP-40G-LR4光模塊：

TX3、TX2、TX1、TX0-》激光驅動器陣列-》直接調制激光器陣列-》復用器-》雙工LC 連接器-》單模光纖-》雙工LC 連接器-》解復用器-》PIN陣列-》TIA & LA陣列-》RX3、RX2、RX1、RX0

如何應用40G光模塊的不同場景？

與QSFP-40G-SR4光模塊相比，40G LR4 PSM光模塊具有相同的工作原理，兩者都通過激光陣列轉換光電信號；40G LR4 PSM光模塊適合遠距離傳輸，QSFP-40G-SR4光模塊適合短距離傳輸。

與QSFP-40G-LR4光模塊相比，40G LR4 PSM光模塊適合遠距離傳輸，但40G LR4PSM光學組件需要8根單模光纖進行傳輸，而QSFP-400G-LR4光模塊只需要2根單模光纜進行傳輸。

睿海光電是一家專業的高速數據連接產品源頭廠家，不單單生產提供硬件產品，還時常為客戶帶來優質的產品設計方案，幫助客戶找到適合的方案，請點擊睿海光電官網：http://m.sjmhg.com.cn/

睿海光電原創，轉載請注明出處。
